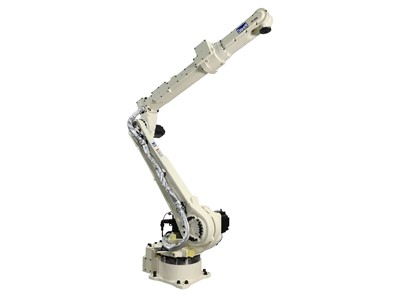

Der FD19-V25L: 3 Meter Reichweite ohne Verfahrachse
3136 mm Reichweite ganz ohne Verfahrachse, bei höchster Geschwindigkeit und schlankem Design in seiner Klasse.
Was den FD19-V25L auszeichnet
Die wichtigsten Merkmale auf einen Blick:
3 m Reichweite ohne Verfahrachse
1,5-fache Reichweite des FD19-V8L, 1,8-fache des Vorgängers V25.
Höchste Geschwindigkeit seiner Klasse
Trägt zu spürbar kürzeren Zykluszeiten bei.
Schlankes Design
Kompakte Bauweise trotz hoher Traglastklasse.
Grosser Arbeitsbereich
Deckt ein breites Spektrum an Automatisierungsszenarien ab.
Spezifikationen
- Typ: NV25L
- Bauart: Vertikal, 6-achsig, artikuliert
- Positionierwiederholgenauigkeit: plus/minus 0,07 mm (ISO 9283)
- Max. Arbeitsbereich: R 3136 mm
- Max. Traglast: 6 kg
- Zusatzlast Achse 3: 20 kg
- Montageart: Boden, Wand, Decke (F, W, C)
- Gewicht: 278 kg
Achsdaten
Achse | Arbeitsbereich | Max. Geschwindigkeit | Zusatzlast Handgelenk |
|---|---|---|---|
1: Drehen | plus/minus 180° | 194°/s | n/a |
2: Vor/Zurück | -155° bis +90° | 180°/s | n/a |
3: Auf/Ab | -180° bis +250° | 205°/s | n/a |
4: Schwenken | plus/minus 180° | 450°/s | 1,24 kgm2 |
5: Biegen | -50° bis +230° | 440°/s | 1,24 kgm2 |
6: Drehen | plus/minus 360° | 605°/s | 0,336 kgm2 |
Praxisbeispiele
Ideal für Automatisierungsszenarien mit grossem Arbeitsbereich, etwa das Schweissen langer Nähte oder grosser Bauteile, ohne dass eine zusätzliche Verfahrachse nötig wird.
Häufige Fragen
Mit 3136 mm Reichweite deckt er von einer festen Position aus einen Arbeitsbereich ab, für den andere Modelle eine zusätzliche Verfahrachse benötigen würden.
6 kg am Endeffektor, zusätzlich 20 kg Zusatzlast an Achse 3.
Ja, Montage an Boden, Wand oder Decke ist möglich (F, W, C).
Passt der FD19-V25L zu Ihrer Anwendung?
Wir prüfen Bauteilgrösse, Reichweite und Zellenlayout und sagen ehrlich, ob der FD19-V25L die richtige Wahl ist oder eine Verfahrachse mehr Sinn macht.
